Otros 1734AENTR rockwell automation adaptador de ethernetip point io - 1734-aentr

Español

Nuestros módulos POINT I/O™ Boletín 1734 ofrecen E/S digitales, analógicas y especiales, además de E/S con clasificación de seguridad POINT Guard, con uno a ocho puntos por módulo. Puede combinar E/S estándar y de seguridad en el mismo sistema. Diagnósticos completos y características configurables hacen que POINT I/O sea fácil de aplicar.

• El diseño modular le permite seleccionar independientemente las E/S, el estilo de terminación y la interface de redes de comunicación
• Los módulos se deslizan juntos para instalación, desinstalación y mantenimiento más fáciles
• El sistema de cableado extraíble permite ahorrar tiempo y dinero durante la instalación y la resolución de problemas
• Los diagnósticos completos y características configurables hacen que POINT I/O™ sea fácil de aplicar
• La desconexión y reconexión con la alimentación conectada (RIUP) permite reemplazar módulos mientras el sistema está en operación
• Montaje horizontal o vertical sin necesidad de reducción del régimen nominal
• La recuperación automática del dispositivo (ADR) reduce el tiempo improductivo
• Los perfiles Add-On en la aplicación Studio 5000 Logix Designer® brindan una integración sin inconvenientes en sistemas de Integrated Architecture
• Están disponibles con revestimiento de conformación.

Módulos digitales POINT I/O 1734

• Módulos de entrada, salida y salida de relé
• Amplia variedad de voltajes
• Estados de fallo de salida a nivel de punto para diagnósticos de cortocircuito y fallo de cable
• Diagnósticos del lado del campo en ciertos módulos
• Opción de comunicaciones de conexión directa o rack optimizado
• Módulos POINT Guard I/O™ para aplicaciones de seguridad
• Módulos configurables
• Cada punto se puede configurar como una entrada o salida de CC
• Disponibles con tecnología DeviceLogix™

Módulos analógicos POINT I/O 1734

• Hasta ocho entradas o salidas unipolares por módulo
• Módulos de termopar y RTD disponibles
• Canales configurables individualmente
• Escalado incorporado
• Filtros de entrada seleccionables
• Detección sobre y bajo el rango

Módulos especiales POINT I/O 1734

• Módulos encoder y de contador
• Módulo encoder absoluto de interface en serie síncrona
• Módulos de interface en serie (RS-232, RS-485/RS-422)
• Módulo de reserva de dirección (ARM)
• Admite conexión a dispositivos con capacidad IO-Link mediante el módulo maestro de IO-Link

Ingles

Product Details

Supporting Documentation and Downloads

• Photo
• Wiring Diagram

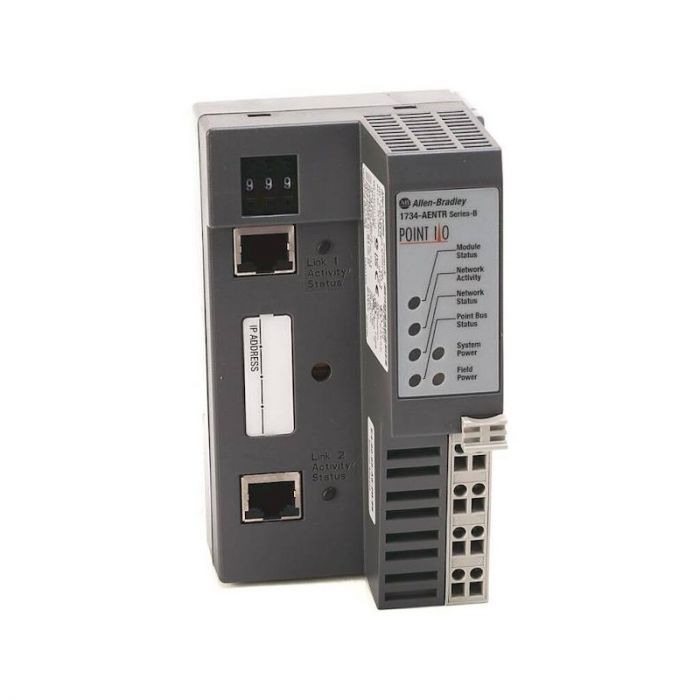

The Allen-Bradley 1734-AENTR is a dual Ethernet POINT I/O communication module that is used to interface a POINT I/O rack to the central controller in the Ethernet I/P network. This adapter is capable of being implemented in Ring, Star and Tree Topology and is powered by an External 24VDC supply.

The 1734-AENTR supports TCP/UDP/IP protocol with physical connection established using Category 5 or Category 6 cable. This adapter supports 10/100 Mbit transmission speed with auto-negotiation function. This module is configured using RSLogix5000 or Studio5000 Logix designer software. Selection of software mainly depends on the firmware of existing modules and the required feature needed to enable such as security and bug fixes. Additionally, RSLinx software may also be used to detect and configure this module.

IP address may be assigned through the thumbwheel switches or with the use of BOOT-P DHCP utility. In most applications, this module is configured with a static IP address. With static IP address, the IP address do not change even if the device is powered off. Alternatively, the module may be configured with dynamic IP address. With dynamic type of address, the IP address changes every time the module is power cycled. This mode is applied in applications with a very specific requirement as it may result in communication errors due to sudden change in the IP address.

This module ins installed on the leftmost part of a POINT I/O system and the only module that establishes connection to the network and to the main controller. It transfers I/O data from its local I/O backplane to the controller over the network. Additionally, this POINT I/O adapter supports simultaneous communication with different scanner modules.

The Allen-Bradley 1734-AENTR I/O is a 2 port Ethernet adapter provides Ethernet/IP network connectivity at a rate of 10 to 100 Mbits/s, half or full-duplex. It comes with 2 ports for pass-through, Category 5 RJ-45 connectors that are used to support ring or daisy chain/linear networks, and the existing tree and star network topologies. These Ethernet ports are configured as embedded Switches. The adapter is part of the 1734 series of 2-port communications adapters for POINT I/O modules. It uses messages encapsulated within the standard TCP/UDP/IP protocol. Category 5-rated twisted pair cable is used for interfacing. I/O configuration is done via the RSLogix 5000 software. No network scheduling and routing tables are required. Plus, the 1734-AENTR is capable of simultaneously supporting connections from multiple controllers. The 1734-AENTR adapter is mounted and positioned vertically on a DIN rail. It ships with the pen push thumbwheel switches used for setting the network address. Other ways to set the network Internet Protocol address includes retrieving the IP address from a nonvolatile memory and using a DHCP server (set the module to DHCP enabled). To avoid unauthorized control or loss of control, assign a fixed IP address to the I/O adapter. If the DHCP utility is used, make sure that it is configured with the same IP address as the adapter.

Technical Specifications for 1734-AENTR
